Shining 3D FootStation 2 Add-On
1.069,81 €*
Lieferzeit vsl. 4-5 Werktage
FootStation 2 – Präzises 3D-Fußscannen für Orthopädie, Sport und Maßschuhfertigung
Die FootStation 2 ist ein hochmodernes 3D-Scan-System, das speziell für Fachleute in der Fußorthopädie, Prothetik und Maßschuhindustrie entwickelt wurde. Mit höchster Präzision und einem intuitiven Workflow ermöglicht sie das schnelle und exakte Erfassen von Fußdaten ideal für die individuelle Anpassung von Orthesen, Einlagen, Prothesen und maßgefertigten Schuhen.
Höchste Präzision
Mit einer Messgenauigkeit von bis zu 0,05 mm liefert die FootStation 2 exakte 3D-Modelle, auf die sich Profis in Medizin, Sport und Handwerk verlassen können.
Einfacher, reibungsloser Workflow
Die Anwendung ist denkbar einfach:
Fuß auf die Plattform stellen – Scan starten und in nur wenigen Sekunden werden alle relevanten Fußdaten vollständig erfasst. Der optimierte Ablauf spart Zeit und garantiert gleichbleibend hohe Qualität.
STL-Format-Ausgabe
Alle 3D-Modelle werden im STL-Format exportiert kompatibel mit gängigen CAD-, Design- und Fertigungsprogrammen. So lassen sich die Scans nahtlos in bestehende Arbeitsprozesse integrieren.
Intelligenter Datenabgleich
Ein integrierter, KI-gestützter Algorithmus sorgt für die automatische und präzise Ausrichtung der Scandaten. So werden Ungenauigkeiten minimiert und ein konsistentes Ergebnis sichergestellt.
Anwendungsbereiche
-
Orthesenfertigung
-
Prothetik
-
Sport- und Laufschuhentwicklung
-
Maßschuhproduktion
-
Individuelle Schutzausrüstung
Technische Daten
| Abmessungen | 450 × 310 × 61,5 mm |
| Maximale Fußgröße | EU 44 (270 mm) |
| Tragfähigkeit | bis 120 kg |
| Gewicht | 4,73 kg |
Produktvideos
Shining 3D FootStation 2 Add-On – Schritt-für-Schritt-Anleitung
Die FootStation 2 ist eine modulare Plattform für präzises 3D-Fußscannen – entwickelt für Orthopädie, Maßschuhfertigung und andere individuelle Fußanwendungen. Unten findest du eine praxisorientierte Anleitung zur Vorbereitung, Anwendung und Datenverarbeitung.
1. Vorbereitung
- Stelle die Plattform auf eine stabile, waagerechte Fläche (ca. 450 × 310 × 61,5 mm).
- Sicherstellen, dass sie das Gewicht (bis ca. 120 kg) problemlos trägt.

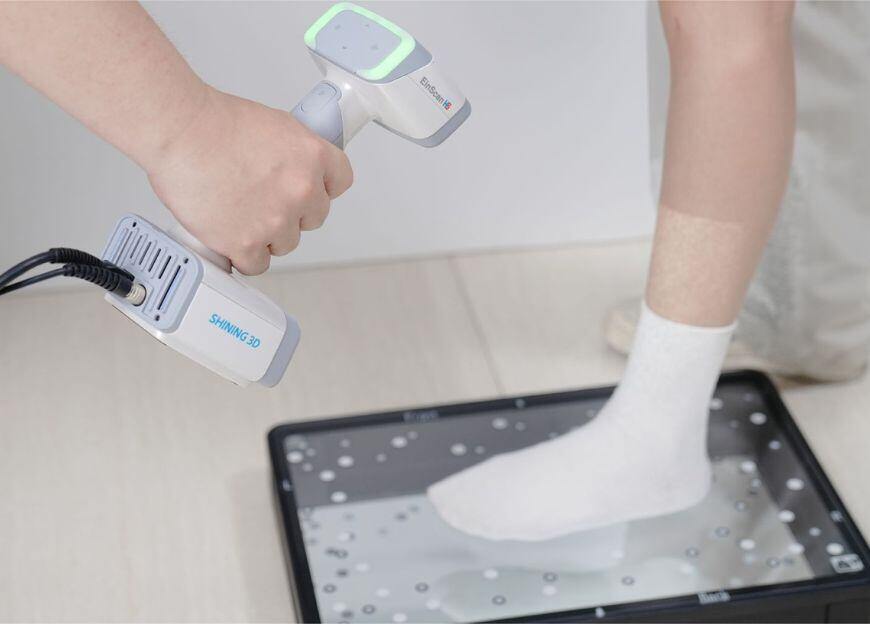

- Richte deine 3D-Scanner-Hardware und Software (z. B. Shining 3D EinScan H2) korrekt ein.
- Vermeide direktes Sonnenlicht und Reflexionen – dies verbessert die Scanqualität.
2. Fuß-Scannen – Schritt für Schritt
- Fuß auf die Plattform setzen: Der Fuß sollte sauber und ruhig positioniert sein.
- Scan starten: Nach Platzierung einfach den Scanvorgang in der Software beginnen.
- Rist & Sohle erfassen: Die FootStation 2 ermöglicht das gleichzeitige Erfassen von Ober- und Unterseite.
- Daten-Ausrichtung: Der Algorithmus richtet die 3D-Daten automatisch korrekt aus – ohne manuelle Nachbearbeitung.
3. Daten-Verarbeitung & Export
- Die erzeugten 3D-Modelle werden im STL-Format ausgegeben.
- Öffne die Dateien in deiner CAD/CAM- oder Design-Software zur weiteren Bearbeitung (z. B. Einlagen, Orthesen, Maßschuhe).
- Überprüfe das Modell auf eventuelle Fehler (z. B. Löcher, unvollständige Flächen) und korrigiere sie bei Bedarf.
4. Einsatz-Szenarien
- Orthopädische Anwendungen (Einlagen, Orthesen)
- Maßschuhfertigung
- Prothetik und individuelle Fußversorgung
- Sport- und Laufschuhanpassung
5. Tipps für beste Scanqualität
- Ruhiger Stand: Vermeide Bewegungen während des Scans.
- Reflexion vermeiden: Bei glänzenden Flächen ggf. eine Matte oder Pulver verwenden.
- Aktuelle Software: Stelle sicher, dass Scanner-Firmware und Software auf dem neuesten Stand sind.
- Formatwahl: Prüfe, ob das STL-Format für deine Fertigung ausreicht.
- Fußgrößen & Gewicht: Empfohlen bis EU 44 und 120 kg Belastung.
6. Sicherheits- & Wartungshinweise
- Vor der Nutzung das Benutzerhandbuch des 3D-Scanners vollständig lesen.
- Plattform stets sauber halten und keine losen Kabel im Arbeitsbereich.
- Bei Nichtgebrauch vor Staub schützen und regelmäßig auf Funktion prüfen.
